直流高压发生器

2020/1/1

直流高压发生器

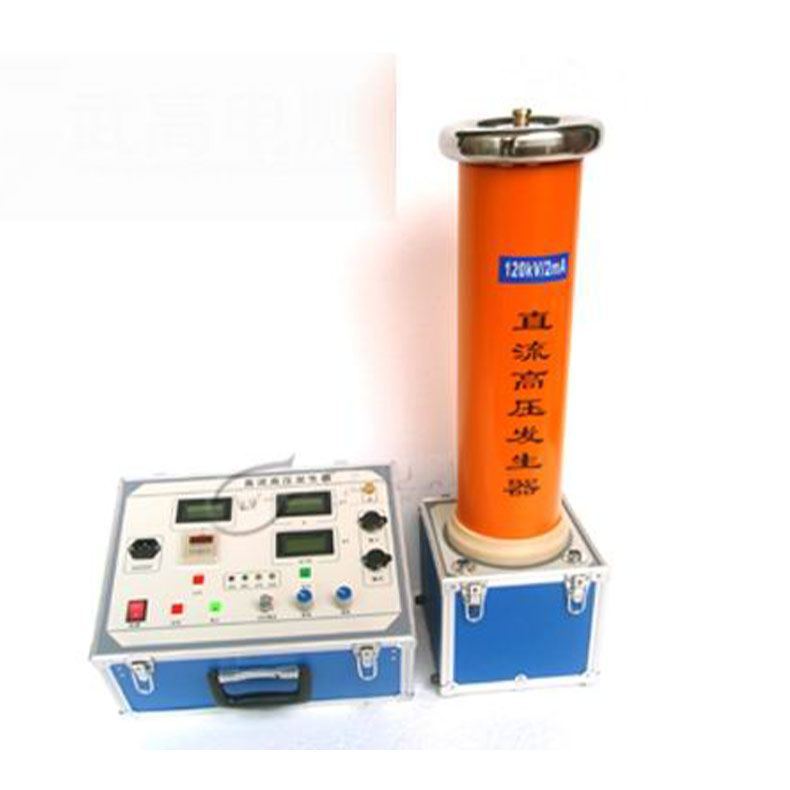

一、AHDY系列直流高压发生器产品介绍

AHDY系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本仪器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（ZGF24003-90），某些指标优于《无间隙金属氧化物避雷器》（GB11032－89）的要求。

AHDY直流高压发生器采用了新材料和新器件，具有输出功率大、体积小、重量轻的特点过流及位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全，特别适用于电力部门现场试验。

二、AHDY系列直流高压发生器产品特点

1、体积更小、重量更轻、更美观、操作简便、功能齐全，便于野外使用，是新世纪理想的产品。

2、采用先进技术、工艺制造，率先应用新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。

3、按免维修设计，主要部件均选用美、德、日等国先进技术的元器件，经久耐用，不怕连续对地直接短路放电。

4、精度高。

5、电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。

三、AHDY系列直流高压发生器技术参数

1. 技术条件

l电源：AC220V±10%，50Hz±1%

l输出电压指示精度：<1级

l输出电流指示精度：<1级

l0.75倍输出电压指示精度：<1级，带锁存

2. 使用条件

1.相对湿度：25℃时不大于85%，无凝露

2.作方式：间断使用30分钟

3.环境温度：- 10 ~40℃

4.海拔高度：1500m以下

3. 保护功能

l内部过压保护, 内部过流保护

l外部过压保护(保护电压可整定), 外部过流保护或击穿保护

l内部功率保护

l非点启动保护

l定时声讯报警

目

项

型

号

额定输出直流电压（kV）

额定输出直流电流（mA）

额定输出功率（W）

过压整定范围

（kV）

重量（kg）

倍压箱高度（m）

AHDY-60

120

20KV----60KV

0.5

180

0.5

300

0.5

600

0.5

AHDY-120

120

240

40KV---120KV

0.8

120

360

0.8

120

600

0.8

120

1200

0.8

AHDY-200

200

400

70KV---200KV

1.2

200

600

1.2

200

1000

1.2

200

2000

1.2

AHDY-300

300

600

100KV---300KV

1.7

300

900

1.7

300

1500

1.7

300

3000

1.7
