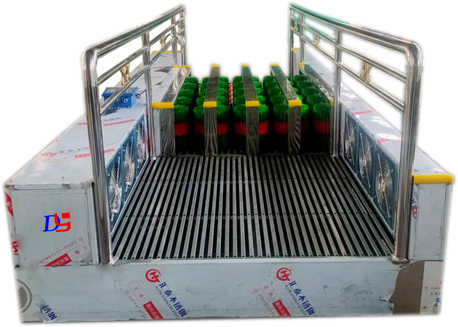

AHDY-45-18型 全自动防爆矿用双道洗靴机

安徽东一电气科技有限公司生独自产研发的，全自动防爆矿用双道洗靴设备，本技术协议书是本洗靴设备的技术相关参数。

品    牌：東燚

型    号：AHDY-40-18

名    称：全自动防爆矿用双通道洗靴设备

类    型：防爆型

外形尺寸：长4000x宽1800x高1200mm【300（扶手900）】

生产单位：安徽东一电气科技有限公司

A.【概述】：

AHDY-40-18型全自动防爆矿用单通道洗靴设备，是我公司根据目前国家对煤矿业的要求而研制开发的新一代矿用全自动洗靴设备。

洗靴设备主要由洗底、洗绑系统、雷达感应驱动系统、设备主架、语音安全提示系统、电机驱动系统、传动系统、电器电控系统、毛刷及扶手等构成，设备安装在井口或副井井口处。

升井人员走至洗靴机时，语音安全提示打开，传感器便会指令自动打开喷淋系统，矿工从设备行走在刷洗靴机中间，就可自动把胶靴底、靴面、靴绑刷得干干净净，彻底解决了员工升井后还要用手刷靴，费时费力 还刷不干净的问题，减轻了员工劳动强度，保持了井口卫生，彻底杜绝粉尘污染源，又能节约用水，是矿井标准化建设的必备产品。

B.【设计方案】

1、洗靴设备刷洗功能区由横棍刷系统、动力系统、立棍刷系统、控制系统、控水系统、语音安全提示等组成。

2、设备采用人体红外线感应启动，自动延时停止，语音安全提示系统确保旷工工作后安全通过洗靴设备。

3、设备采用单通道设计，安全使用效率高。

4、设备刷洗功能一次性洗干净靴子靴面、靴筒及靴底上的煤泥污垢，清洁适用。

5、全自动刷靴机的坑池设计为不存水设计，污水随用随排。

C【洗靴设备电气参数】

1、周围环境度数-20℃-- +50℃；

2、相对空气温度不超过85%（20℃）

3、周围介质不存在导电尘埃和能腐蚀金属及破坏绝缘的物质。

4、相对湿度：≤95％（+25℃）；

5、设备主机工作电源660；

6、控制电源输入：127；

6.1电源波动范围：95V-265V。

6.2控制器额定供电电压：AC127V。

6.3控制器本安输出电压：DC12V

6.4额定工作电流：≤100mA

7、控制电压：DC 12V；

8、电磁阀工作电压：DC 12V；

9、雷达感应模块工作额定电压宽值：DC12-18V；

9.1、传感器输出信号：高电平≥9.0V，低电平≤0.5V。

9.2、控制器输入信号：四路电平信号，高电平≥5.0V，低电平≤0.5V。

10、控制时间延时时间可调范围；0～900秒可调，误差±1秒；

11、定时程序控制：常开、常关、24段定时程序；

12、工作方式：连续；

13、显示方式：大屏幕LCD液晶汉字显示；

14、主机运行参数、时间设定：遥控器设置。

15、通讯方式：485通讯，双通讯接口。

16、矿用本安型电动阀门

16.1.工作电压:      12-24V DC

16. 2.工作电流:      ≤200mA. DC

16.3.工作控制电流:  ≤5mA DC

16.4.水压适应范围:  0.2MPa～7.0MPa

16.5.水温适应范围:  0℃～60℃

16.6.球阀开启速度:  ≤10s

16.7.球阀开启通径:  4″～6″～1寸″

17、矿用电传感器

17. 1.工作电压:      12~24V DC

17.2.工作电流:      ≤20mA. DC

17.3.输出信号:      12~24V DC

17.4.测量距离：     ≥8米

18、矿用红外触控传感器

18. 1.工作电压:      12~24V DC

18. 2.工作电流:      ≤30mA. DC

18.3.输出信号:      12~24V DC

18.4.探测距离：     0.5~1m

19、洗底电机功率：电压：660V 50Hz

20、洗绑电机功率：电压：660V 50Hz

21、设备总功率：5.3kw  电压：660V 50Hz

22、设备承重：2.6t
