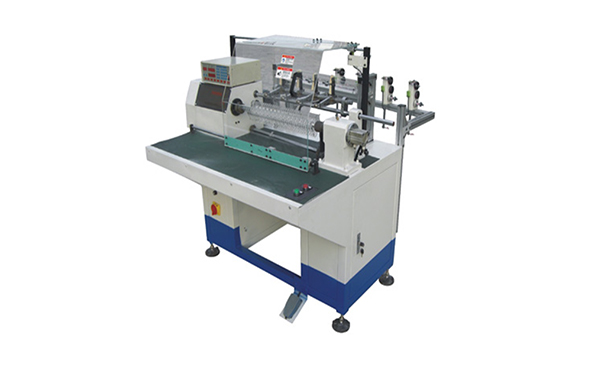

自动排线电机绕线机

特点：

1.此半自动电机线圈绕线机适用于风扇电机、洗衣机电机及各种小型电机、方型、圆型、多层式线圈。

2.自动开槽，自动抽头绕线，操作人员只需拿放绕线模具，取出线圈。
3.配备两个卷绕方轴主轴;
4.低振动和低噪音;
5.电线没有破损，珐琅质不会损坏;
6.主要电气部件和轴承采用优质电机配件;
7.转向参数，线径，排线宽度，传送距离，绕线方向和线圈排列方向均可在机器控制器上设定;
8.线阵：步进电机+螺杆;
9.可设置总共999个型号参数;
10.电线绕完成后机器会自动停止;11.断电自动记忆。

参数：

1.线径范围：0.5-1.5mm;
2.模具回转直径：500mm;
3.绕组前直径：最大350mm
4.转弯准确度：0.2％;
5.工作头数：1-4个
6.传输距离：170-300毫米
7.阵列线号：1-12;
8.线材支架数量：1-12套
9.工作速度（空载）：0-800（根据不同直径的电线，速度可无级调节，无明显振动或噪音;）
10.最高转速：1600r/min
11.机器生产率：约1100件/ 8小时
12.电源/输入：380V / 50Hz
13.气源压力：0.5-0.8MPa
14.功率：0.75KW
15.主电机功率：2.2kw;
16.变频器：2.2Kw 台湾台达;
17.方轴的有效长度：550mm。
18.方轴尺寸：20 * 20 * 650mm;
19.机器尺寸：1750×1250×1650mm
20.重量：1350kg
