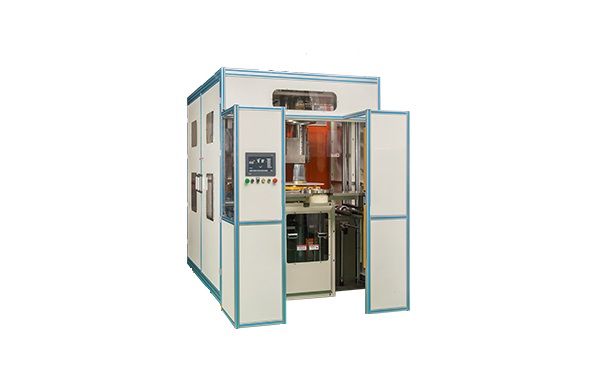

全自动绕嵌线机

        电机定子线圈绕线嵌入一体机有一个电机定子线圈自动绕线工位和一个定子线圈自动嵌入工位。在绕线过程中，电机定子铜线将自动缠绕在工具上，以避免在手动电线传输过程中导线损坏和导线交叉和紊乱。线圈绕线和插入站由双电源伺服电机控制，可以在触摸屏上设置绕线，推线，推高纸张，改变产品堆叠厚度等参数。通过线圈自动绕线和嵌入工序，定子线圈绕嵌一体机将节省人工成本，高效率，并可以满足2极，4极和6极三相电机线圈绕组。
     线圈绕线机采用德国Beckhoff数控系统作为控制中心;汇川伺服电机是执行器; Autonics传感器是信号采集组件。
数据显示和输入采用触摸显示器。
该电机线圈绕嵌机成熟，技术先进，质量可靠，使用维护方便。

1.产品名称：全自动电机定子线圈绕嵌一体机
2.定子外径：≤Φ150mm
3.定子内径：40-110mm
4.定子叠厚范围：30-120mm
5.适应线径 : Φ0.2-Φ1.2mm
6.绕线工位：1个
7.嵌线工位：1个
8.嵌线方式：同心式/链式
9.额定电源：380V/50Hz
10.额定功率：15KW
11.气源压力：0.6-0.8MPa

12.重量：1800KG
13.外形尺寸：2400×13600×2420mm
